冷彎機彎管的介紹
時間:2022-10-08?? 瀏覽:533次

  冷彎機彎管是在冷態下,管內不填任何填料,用芯棒或不用芯棒對管材進行的彎曲。

  有芯彎管

  1、管芯的結構及特點

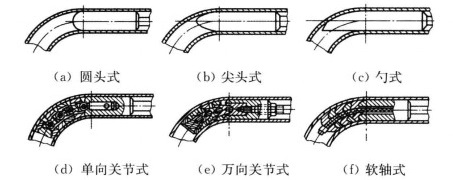

  有芯彎管是在彎管機上利用芯軸沿模具回彎管子。芯軸的作用是防止管子彎曲時斷面變形。芯軸的形式有圓頭式、尖頭式、勺式、單向關節式、萬向關節式和軟軸式等,各種管芯的結構圖如圖:

01

  2、有芯彎管的工作原理

  有芯彎管的工作原理如圖所示,具有半圓形凹槽的彎管模1,由電動機經過減速裝置帶動旋轉,管子4置于彎管模盤上用夾塊2壓緊,壓緊導輪3用來壓緊管子的表面,芯軸5利用芯軸桿6插人管子的內孔中,它位于彎管模的中心線位置。

02

  當管子被夾塊夾緊,同模子一起轉動時,便緊靠彎管模發生彎曲。管子的彎曲角度,由擋塊控制,當彎管模轉到一定角度時,撞擊擋塊,電動機即停止轉動,管子彎曲成不同的半徑時,應具有一套相應的彎管模。

  無芯彎管

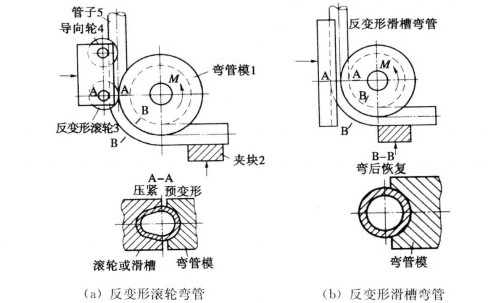

  無芯彎管是在彎管機上利用反變形法來控制管子斷面的變形,它使管子在進人彎曲變形區前,預先給以一定量的反向變形而使管子外側向外凸出,用以抵消或減少管子在彎曲時斷面的變形,從而保證彎管的質量。

  圖3所示為無芯彎管的工作原理,管子5置于彎管模1與反變形滾輪3之間,用夾塊2壓緊于彎管模上。當彎管模由電動機帶動旋轉時,管子發生彎曲。反變形滾輪使管子5壓緊產生反變形,導向輪4的凹槽為半圓形,只起引導管子進入彎管模的作用。

03
